GST-8051發變組智能變送裝置

產品概述

      GST-8051是哈爾濱銳思科技有限公司最新研制的系列智能發變組智能變送設備中重要的一員，GST-8051采用高性能32位微處理器及高精度16位A/D轉換器作為數據處理單元，能自動判斷并濾除勵磁涌流、和應涌流等外部故障產生的非周期分量及高次諧波對輸入信號的影響，使發電機的功率測量更加準確。
      GST-8051采用獨特的計算方法，接入發電機機端電壓（兩組PT電壓）和機端電流（保護級和測量級）進行采樣有效地克服了發變組智能變送值，因外部故障導致輸入電壓、電流波形畸變而不能準確地計算出發電機功率瞬時變化的缺點，并且能最大限度的濾除輸入信號中的干擾因素及來自外部空間的干擾源的干擾，對實時、準確地監測發電機的功率變化，提升DEH系統調節的可靠性、正確性都有很大幫助。GST-8051可通過4～20mA形式、RS485接口以通訊方式把測得的電參量上傳至后臺的監控系統。

功能特點

• （1）濾除和應涌流對發電機功率調節的影響；

• （2）濾除諧波對發電機功率調節的影響；

• （3）雙PT接入（兩組PT信號）；

• （4）雙CT接入（保護級和測量級）；

• （5）RS485通信接口，Modbus-RTU通信規約；

• （6）變送功能，多路變送輸出變送形式可選（標配4路，最多可配置8路）；

• （7）整體設計數字化、成套化、模塊化，方便生產調試與現場的運行維護；

• （8）友好的人機界面，全中文大屏幕LCD液晶顯示，LED指示相關狀態，導航菜單式操作，簡捷、方便、直觀；

• （9）雙路輔助電源，無縫切換；

外形與安裝說明

•



  圖5.1裝置正視圖

•





•

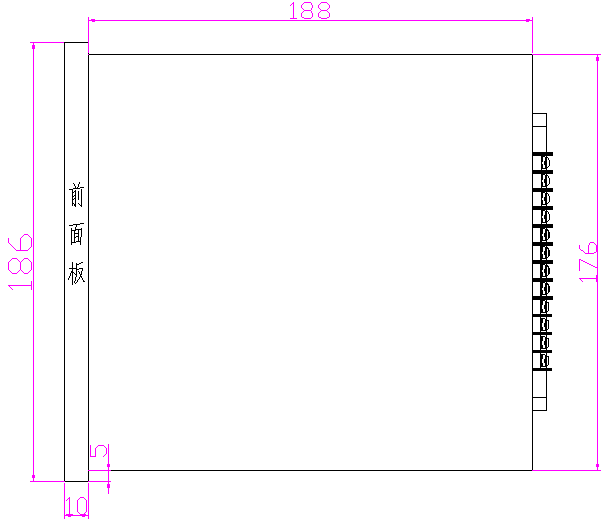

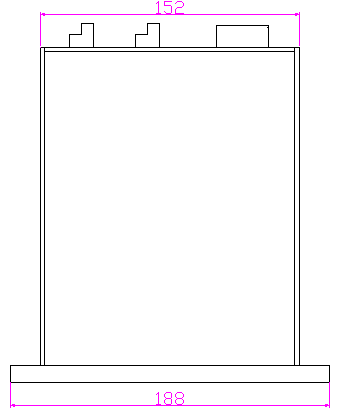

  圖5.2 裝置側視圖                                                         圖5.3 裝置俯視圖





  注：端子圖及開孔圖在產品更新過程中會(huì )有所變化，請以最新圖紙為準。
